Sebagai pemasok baut terkemuka, saya memahami pentingnya memeriksa utas baut untuk memastikan kualitas dan keamanannya. Dalam posting blog ini, saya akan membagikan beberapa wawasan profesional dan metode praktis tentang cara memeriksa utas baut secara efektif.
Mengapa Inspeksi Thread Penting
Utas baut memainkan peran penting dalam fungsinya. Mereka bertanggung jawab untuk membuat koneksi yang aman antara baut dan mur atau bagian kawin. Setiap cacat di utas dapat menyebabkan berbagai masalah, termasuk berkurangnya gaya penjepit, melonggarkan sambungan dari waktu ke waktu, dan bahkan kegagalan koneksi total. Ini dapat memiliki konsekuensi serius dalam berbagai aplikasi, dari industri otomotif dan kedirgantaraan hingga konstruksi dan mesin.
Misalnya, di mesin otomotif, baut longgar karena benang yang salah dapat menyebabkan hilangnya kompresi, yang menyebabkan berkurangnya kinerja mesin dan perbaikan yang berpotensi mahal. Dalam proyek konstruksi, baut berulir yang buruk dalam sambungan struktural dapat mengkompromikan integritas seluruh struktur, menimbulkan risiko keamanan yang signifikan. Oleh karena itu, inspeksi utas menyeluruh sangat penting untuk mencegah masalah ini dan memastikan keandalan baut.
Inspeksi Visual
Langkah pertama dalam inspeksi utas adalah pemeriksaan visual. Ini dapat dilakukan dengan menggunakan mata telanjang atau dengan bantuan kaca pembesar untuk inspeksi yang lebih rinci. Berikut adalah beberapa aspek kunci yang harus dicari selama inspeksi visual:
Formulir Thread
Bentuk utas mengacu pada bentuk utas, seperti sudut, pitch, dan kedalaman. Untuk sebagian besar baut standar, formulir utas mengikuti standar internasional tertentu, seperti ISO atau ASTM. Selama inspeksi visual, periksa apakah utas memiliki bentuk yang konsisten dan baik - yang ditentukan. Setiap tanda -tanda penyimpangan, seperti benang yang rata atau terdistorsi, dapat menunjukkan cacat manufaktur.
Permukaan benang
Periksa permukaan benang untuk kerusakan yang terlihat, seperti goresan, torehan, atau gerinda. Ini dapat mengganggu keterlibatan baut dan mur yang tepat, mengurangi gaya penjepit dan berpotensi menyebabkan sambungan melonggarkan. Berikan perhatian khusus pada akar dan puncak utas, karena area ini lebih rentan terhadap kerusakan.
Penyelarasan utas
Pastikan benang diselaraskan dengan benar di sepanjang sumbu baut. Benang yang tidak selaras dapat menyulitkan untuk memasang baut dan mur, dan juga dapat menyebabkan distribusi tegangan yang tidak merata pada sambungan.
Go - No Go Gauges
GO - No Go Gauges banyak digunakan dalam industri untuk inspeksi utas. Pengukur ini dirancang untuk dengan cepat dan akurat menentukan apakah utas baut memenuhi batas toleransi yang ditentukan.
Pergi mengukur
GO Gauge dirancang agar pas dengan utas baut jika benang berada dalam kisaran ukuran yang dapat diterima. Saat menggunakan GO Gauge, cukup pasang ke baut. Jika GO Gauge dapat disekrup ke baut dengan lancar dan sepenuhnya, benang dianggap berada dalam batas toleransi yang lebih rendah.
Tidak ada pengukur
Pengukur No Go digunakan untuk memeriksa apakah utasnya tidak terlalu besar. Pengukur no go seharusnya tidak bisa mengacaukan baut lebih dari beberapa putaran. Jika pengukur No Go dapat disekrup ke baut dengan mudah dan dalam, itu menunjukkan bahwa benang terlalu besar dan baut harus ditolak.
Mikrometer utas
Mikrometer utas adalah alat pengukur presisi yang digunakan untuk mengukur diameter utama, diameter minor, dan diameter pitch benang. Pengukuran ini sangat penting untuk menentukan keakuratan dimensi benang.
Diameter utama
Diameter utama adalah diameter utas terbesar. Mengukur diameter utama dengan mikrometer utas dapat membantu mendeteksi penyimpangan yang signifikan dari ukuran yang ditentukan.
Diameter minor
Diameter minor adalah diameter terkecil dari benang. Penting untuk memastikan bahwa diameter minor berada dalam kisaran toleransi yang dapat diterima, karena mempengaruhi kesesuaian antara baut dan mur.
Diameter pitch
Diameter pitch adalah dimensi kritis yang menentukan ukuran efektif benang. Pengukuran yang tepat dari diameter pitch dapat membantu mengidentifikasi kesalahan bentuk utas atau variasi dalam ukuran utas.
Pengukur colokan utas
Pengukur colokan utas mirip dengan GO - No Go Gauges tetapi digunakan untuk utas internal, seperti yang ada di Nuts. Sebagai pemasok baut, kita juga perlu memastikan bahwa mur yang kita suplai kompatibel dengan baut kita. Pengukur colokan utas dapat digunakan untuk memverifikasi keakuratan utas internal dalam kacang.
Pengukur plug form full - Form
Pengukur colokan benang penuh - Bentuk memiliki bentuk utas yang sama dengan benang baut. Mereka digunakan untuk memeriksa kualitas keseluruhan utas internal, termasuk bentuk utas, pitch, dan diameter.
Pengukur cincin benang
Pengukur cincin benang digunakan untuk memeriksa benang eksternal baut. Mereka bekerja dengan cara yang mirip dengan alat pengukur colokan utas tetapi dirancang untuk utas eksternal. Dengan menggunakan pengukur cincin benang, kami dapat memastikan bahwa baut yang kami berikan memenuhi spesifikasi utas yang diperlukan.
Pengujian destruktif
Dalam beberapa kasus, pengujian destruktif mungkin diperlukan untuk menilai sepenuhnya kualitas utas baut. Ini melibatkan pemotongan bagian baut dan memeriksa struktur internal benang di bawah mikroskop.
Pemeriksaan mikroskopis
Pemeriksaan mikroskopis dapat mengungkapkan cacat yang tidak terlihat oleh mata telanjang, seperti retakan, porositas, atau perlakuan panas yang tidak tepat. Dengan menganalisis struktur mikro utas, kami dapat menentukan apakah proses pembuatan telah dilakukan dengan benar.
Pengujian tarik
Pengujian tarik juga dapat digunakan untuk mengevaluasi kekuatan benang baut. Dengan menerapkan gaya tarik ke baut, kami dapat mengukur beban maksimum, baut dapat menahan sebelum kegagalan. Ini dapat membantu kami menentukan apakah utasnya cukup kuat untuk menahan tekanan yang diharapkan dalam aplikasi.
Kesimpulan
Memeriksa utas baut adalah proses yang kompleks tetapi penting untuk memastikan kualitas dan keamanan produk kami. Sebagai pemasok baut, kami berkomitmen untuk menyediakan pelanggan kami dengan baut berkualitas tinggi yang memenuhi atau melampaui standar industri. Dengan menggunakan kombinasi inspeksi visual, pengukur, mikrometer, dan pengujian destruktif, kami dapat secara efektif mendeteksi cacat apa pun di benang baut dan memastikan bahwa produk kami dapat diandalkan dan aman.

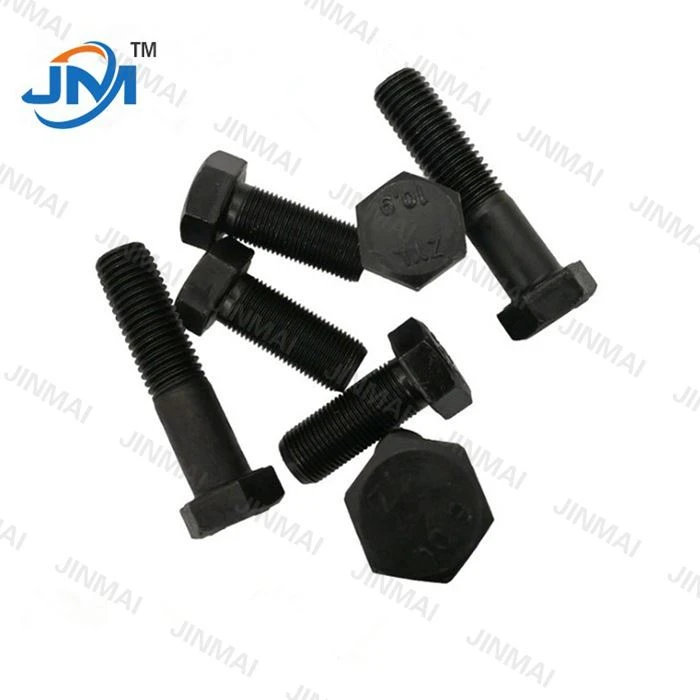

Jika Anda berada di pasar untuk baut berkualitas tinggi, kami menawarkan berbagai produk, termasukHot dip galvanis kacang persegi,Aksesoris saluran daya logam belenggu, DanBaut segi enam kekuatan tinggi. Kami selalu siap membantu Anda dengan persyaratan baut Anda. Silakan hubungi kami untuk informasi lebih lanjut atau untuk mendiskusikan kebutuhan spesifik Anda. Tim ahli kami akan dengan senang hati memberi Anda nasihat dan bimbingan profesional.
Referensi
- ASME B1.1 - 2019, Benang Sekrup Inch Unified (Bentuk Utas UN dan UNR)
- ISO 68 - 1: 2016, ISO General Purpose Screw Threads - Profil Dasar - Bagian 1: Benang Metrik
- ASTM A325 - 19, spesifikasi standar untuk baut struktural, baja, dirawat panas, kekuatan tarik minimum 120/105 ksi
